    TelcomWay NA7600系列（100kHz-8.5GHz）矢量網絡分析儀多端口測試儀


    發布時間：2019-02-27人氣：583































      •

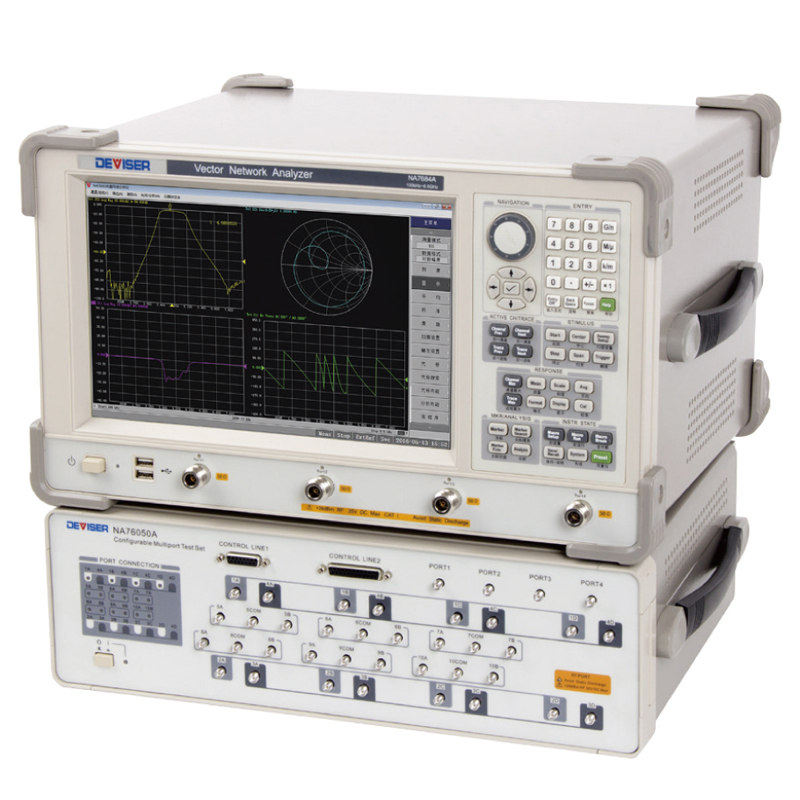

    TelcomWay NA7600系列（100kHz-8.5GHz）矢量網絡分析儀多端口測試儀
    產品簡介

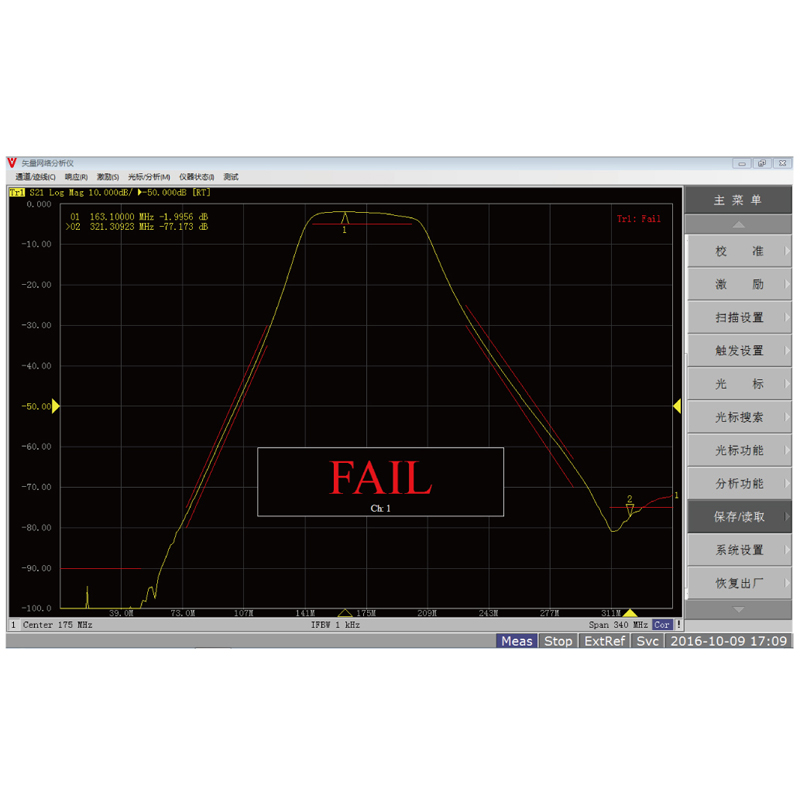

    NA7600 系列矢量網絡分析儀，吸取了前幾代網絡分析儀應用客戶的大量反饋，采用更合理的面板布局，是德力儀器推出的新一代矢量網絡分析儀產品。此系列儀器結合德力多端口測試儀產品，可為生產制造企業提高測試效率，節約時間成本。頻率范圍從 100kHz 覆蓋 3GHz、3.5GHz、4.5GHz、6GHz、8.5GHz 頻段，為無線通信、廣播電視、汽車電子、半導體和醫療器件等行業射頻器件、組件的研發和生產的應用提供了高效、靈活的測試手段，進入了民品、工業、科研教育和軍工等領域。隨著 5G 通信的快速商用，NA7600 能夠針對 5G 通信鏈路中關鍵器件：濾波器、放大器、隔離器、天線、饋線等進行快速的功能性能測試，加速產業推進。例如，在 5G 通信中的濾波器測試中，NA7600 針對大動態范圍濾波器高效測試解決方案從三個維度進行了保障：125dB 寬動態范圍保障測試能力，快速的測量速度保障測試效率，精確的誤差修正與校準功能保障測試精度。測試中綜合使用NA7600 的極限測試、紋波測試、帶寬測試等可以快速、精確的測量并降低測試成本。
    NA7600系列主要技術指標

    動態范圍
    RBW=10Hz
     （2-Port）
    		-100dBm （ <300kHz ）
    -128dBm （ 0.3MHz 到 6GHz ）
    -120dBm （ 6GHz 到 8.5GHz ）
    RBW=10Hz            （4-Port）

     -100dBm （ <300kHz ）
     -128dBm （ 0.3MHz 到 6GHz ）
     -120dBm （ 6GHz 到 8.5GHz ）

    定向性
    46dB （ <3GHz ）
    42dB （ 3GHz ~ 6GHz ）
    38dB （ 6GHz ~ 8.5GHz ）
    源匹配
    40dB （ <3GHz ）
    36dB （ 3GHz ~ 6GHz ）
    35dB （ 6GHz ~ 8.5GHz ）
    負載匹配
    46dB （ <3GHz ）
    40dB （ 3GHz ~ 6GHz )
    36dB （ 6GHz ~ 8.5GHz ）
    反射跟蹤
    0.03dB （ <3GHz ）
    0.04dB （ 3GHz ~ 6GHz )
    0.06dB （ 6GHz ~ 8.5GHz ）
    傳輸跟蹤
    0.03dB （ <3GHz ）
    0.04dB （ 3GHz ~ 6GHz )
    0.06dB （ 6GHz ~ 8.5GHz ）
    測量點數
    2 ~ 10001
    掃描速度80us/點 （ RBW = 30kHz ）
    測試端口輸出
    頻率分辨率
    1Hz
    頻率準確度±2ppm （ 5℃ ~ 40℃ ）
    相噪@10kHz
    -85dBc/Hz （ 100kHz ~ 3GHz ）
    -82dBc/Hz （ 3GHz ~ 8.5GHz ）
    諧波抑制
    (+5dBm輸出)
     -25dBc（< 5MHz），-30dBc（≥5MHz）
    電平精度
    ±1dB（Typical），±1.5dB（Maximum）
    電平范圍
    -55dBm ~ +10dBm （ 100kHz ~ 4.5GHz ）
    -55dBm ~ +8dBm （ 4.5GHz ~ 6GHz ）
    -55dBm ~ +6dBm （ 6GHz ~ 8.5GHz ）
    輸出電平分辨率
    0.05dB
    測試端口輸入
    測試端口輸入
    +10dBm （ 100kHz ~ 4.5GHz ）
    +13dBm （ 4.5GHz ~ 6GHz ）
    +13dBm （ 6GHz ~ 8.5GHz ）
    損壞電平
    +26dBm，±35VDC

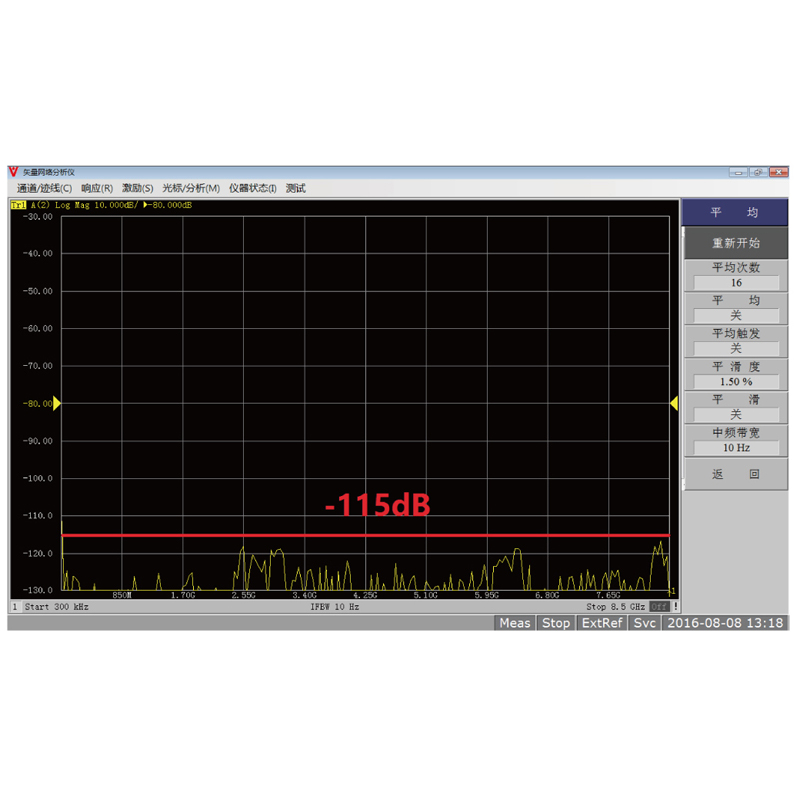

    噪底電平
    RBW=10Hz
    （2-Port）
    		-80dBm （ <300kHz ）
    -95dBm （ 0.3MHz ~ 6GHz ）
    -92dBm （ 6GHz ~ 8.5GHz ）
    RBW=10Hz
    （4-Port）
    -90dB （<300kHz）
    -115dB （0.3MHz ~ 6GHz）
    -113dB （6GHz ~ 8.5GHz）

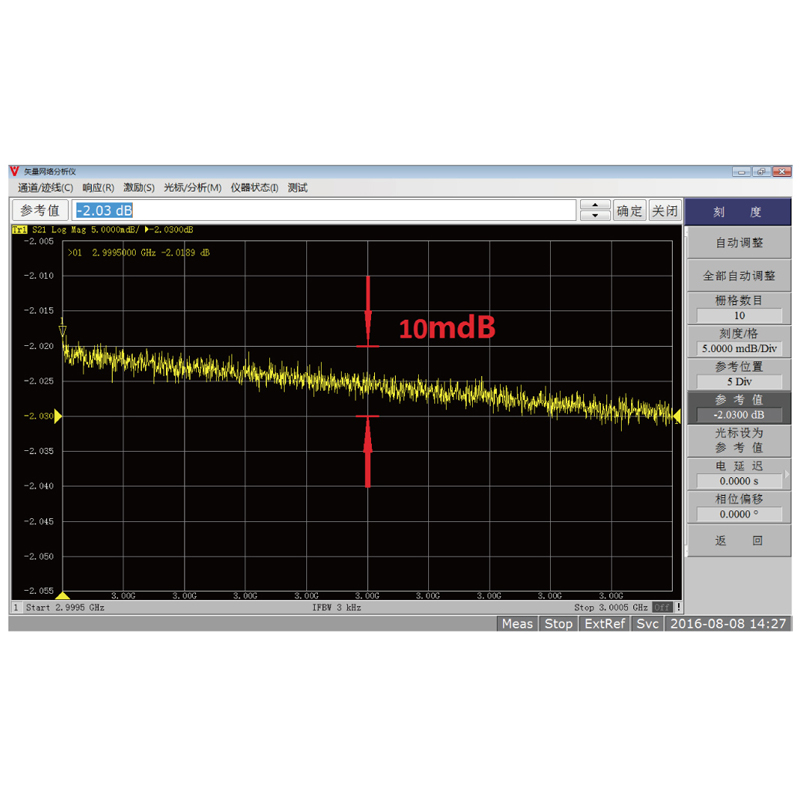

    跡線噪聲（0dBm輸入）
    幅度
    RBW=3kHz

    8mdBrms （ <300kHz ）
    5mdBrms （ 0.3MHz ~ 6GHz ）
    6mdBrms （ 6GHz ~ 8.5GHz ）
    相位
    RBW=3kHz

    0.060°rms （ <300kHz ）
    0.040°rms （ 0.3MHz ~ 6GHz )
    0.045°rms （ 6GHz ~ 8.5GHz ）
    穩定性
    幅度±0.005dB/℃ （ < 3GHz ）
    ±0.01dB/℃ （ 3GHz ~ 6GHz ）
    ±0.02dB/℃ （ 6GHz ~ 8.5GHz ）
    相位
    ±0.1°/℃ （ <3GHz ）
    ±0.2°/℃ （ 3GHz ~ 6GHz ）
    ±0.4°/℃ （ 6GHz ~ 8.5GHz ）
    動態精度
    幅度
    ±0.25 dB （10 dBm）
    ±0.1 dB （-30 dBm）
    ±2.0 dB （-90 dBm
    相位
    ±5° （10 dBm）
    ±0.5° （-30 dBm）
    ±15° （-90 dBm）
    一般性指標
    中頻帶寬
    1, 1.5, 2, 3, 4, 5, 7,
    10, 15, 20, 30, 40, 50, 70,
    100, 150, 200, 300, 400, 500, 700,
    1kHz, 1.5kHz, 2kHz, 3kHz, 4kHz, 5kHz, 7kHz,
    10kHz, 15kHz, 20kHz, 30kHz, 40kHz, 50kHz, 70kHz

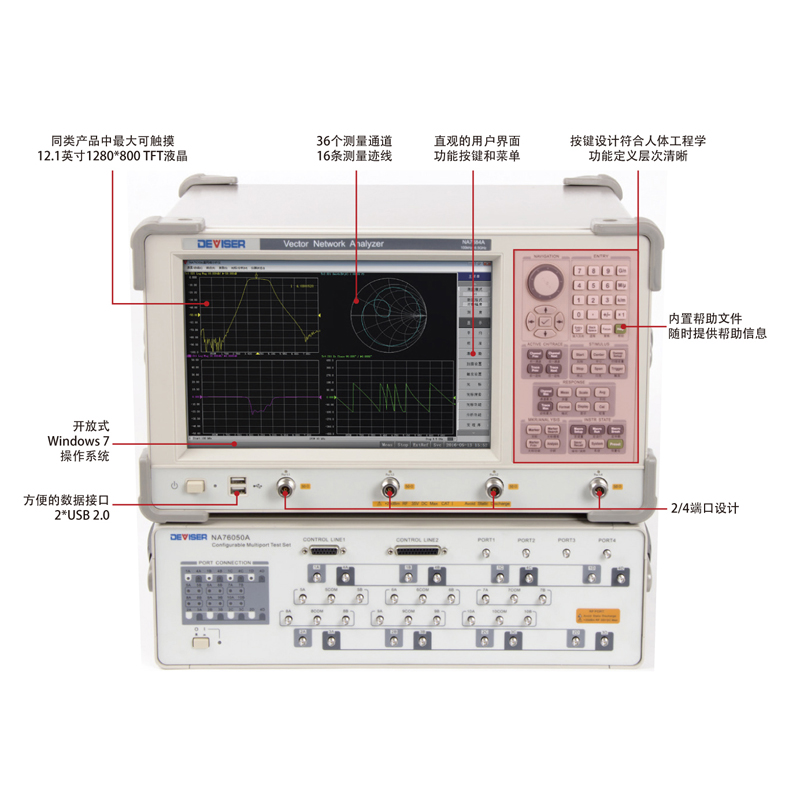

    前面板
    顯示12.1英寸TFT彩色LCD，1280*800分辨率，觸摸屏
    RF端口N（陰）型，50Ω
    USB接口USB2.0 ，Type A，2個
    后面板
    外觸發輸入
    接口類型：BNC（陰）
    輸入電平：LOW門限電壓0.5V，HIGH門限電壓2.1V，
    輸入電平范圍：0 ~ 5V
    脈寬：≥2us
    極性：正或負
    外參考輸入
    接口類型：BNC（陰）
    輸入頻率：10MHz±10ppm
    輸入電平：-3 ~ +10dBm
    內參考輸出
    接口類型：BNC（陰）
    輸出頻率：10MHz±1ppm
    信號類型：正弦波
    輸出電平：0dBm±3dB
    輸出阻抗：50Ω
    視頻輸出15針迷你D-Sub，陰頭，驅動VGA兼容監視器
    GPIB接口24針D-Sub（D-24型），陰頭，與IEEE-488兼容
    USB接口
    USB3.0，Type A，1個；USB2.0，Type A，3個
    LAN接口
    RJ-45，2個10/100/1000 BaseT以太網，在數據速率之間
    自動切換
    并口25針D-Sub，陰頭，LPT打印
    串口
    9針D-Sub，陽頭，與RS232兼容
    儀器供電
    頻率：47 ~ 63Hz
    電壓：90 ~ 264 VAC
    功率：150VA最大
    EMC
    射頻發射
    EN 61326-1:2013
    EN 61326-2-1:2013
    CISPR 11:2009
    CISPR 16-1系列
    Group 1，Class A
    抗擾度
    執行標準：
    EN 61326-1:2013
    EN 61326-2-1:2013
    ESD
    執行標準：
    IEC 61000-4-2:2008
    ±4kV CD / ±8kV AD
    射頻電磁場
    執行標準：
    IEC 61000-4-3:2006+A1+A2
    3 V/m，80-1000 MHz
    80% AM，1kHz
    安全性
    IEC 61010-1:2006 / EN 61010-1:2006
    工作環境
    溫度+5℃ ~ +40℃
    校準溫度23℃ ± 5℃
    濕度20% ~ 80%
    高度0至2000米
    振動執行標準IEC 60068-2-6，0.21g 最大值，5Hz 至 50Hz
    貯存環境
    溫度-10℃ ~ +60℃
    濕度20% ~ 90%
    高度 0~4572米
    振動執行標準IEC 60068-2-64，0.5g 最大值，5Hz ~ 500Hz
    沖擊執行標準IEC 60068-2-27，40g 最大
    形體
    尺寸（W*H*D）
    		445mm * 265mm * 330mm
    重量11kg（兩端口），15kg（四端口）

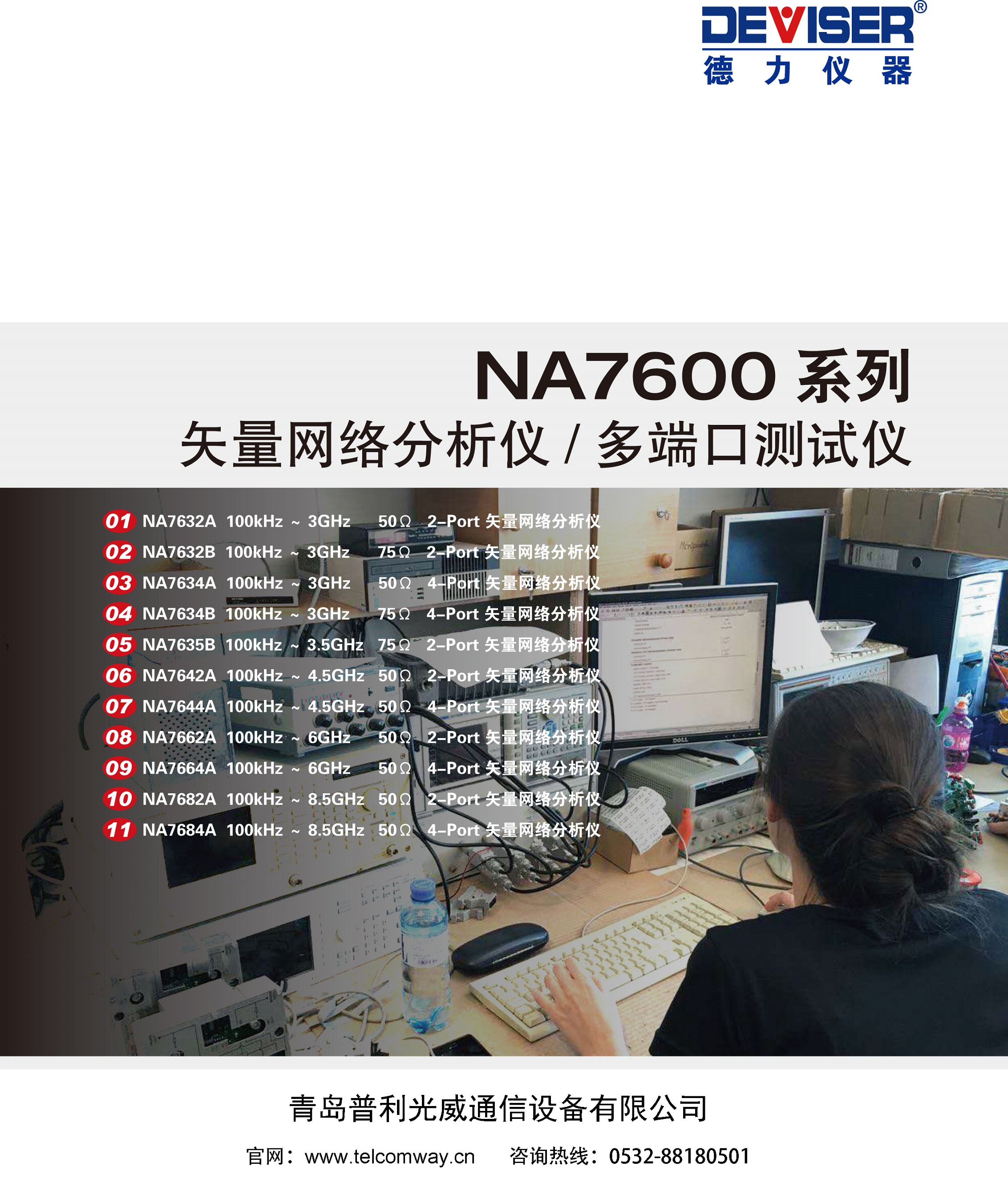

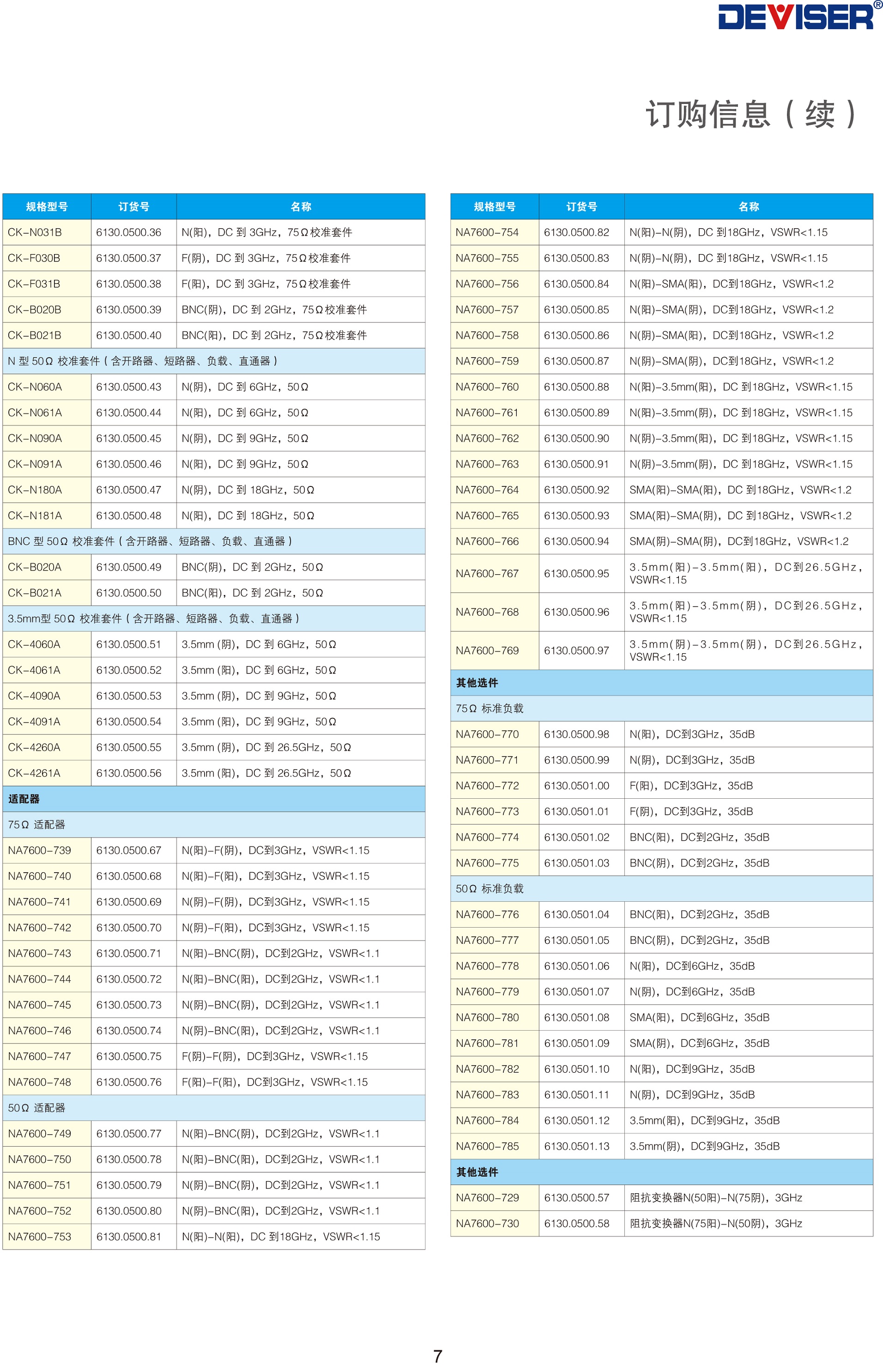

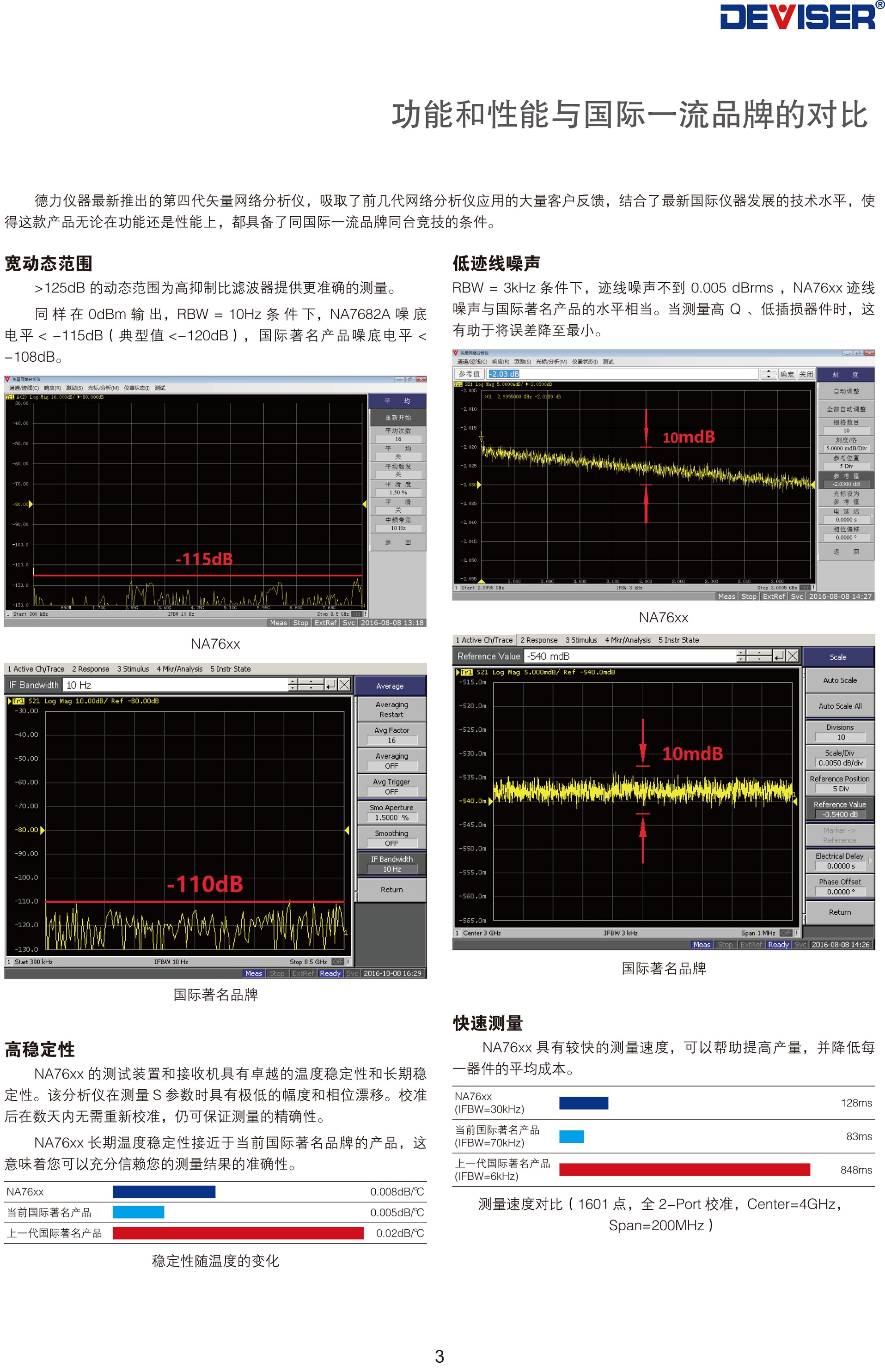

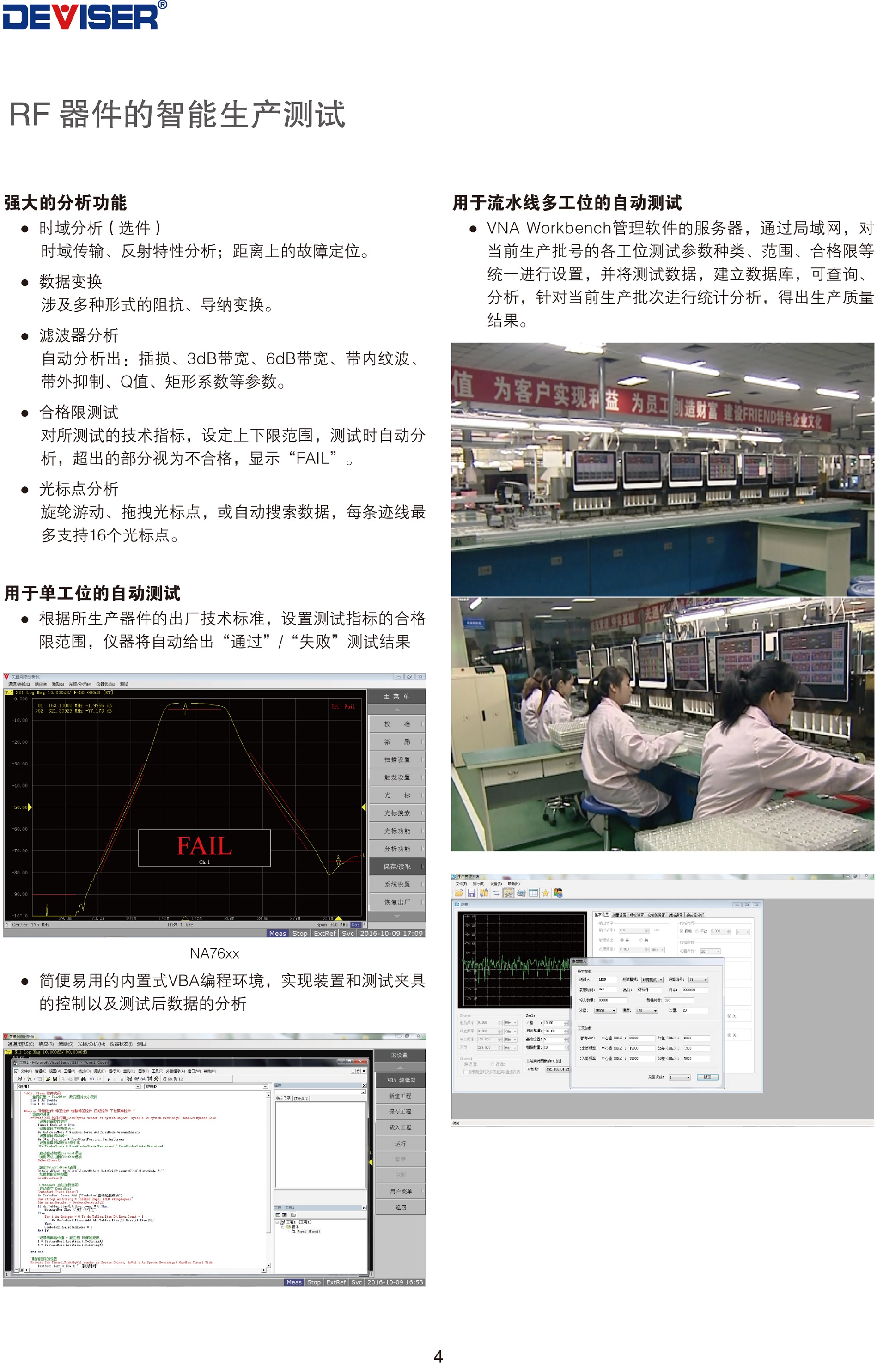

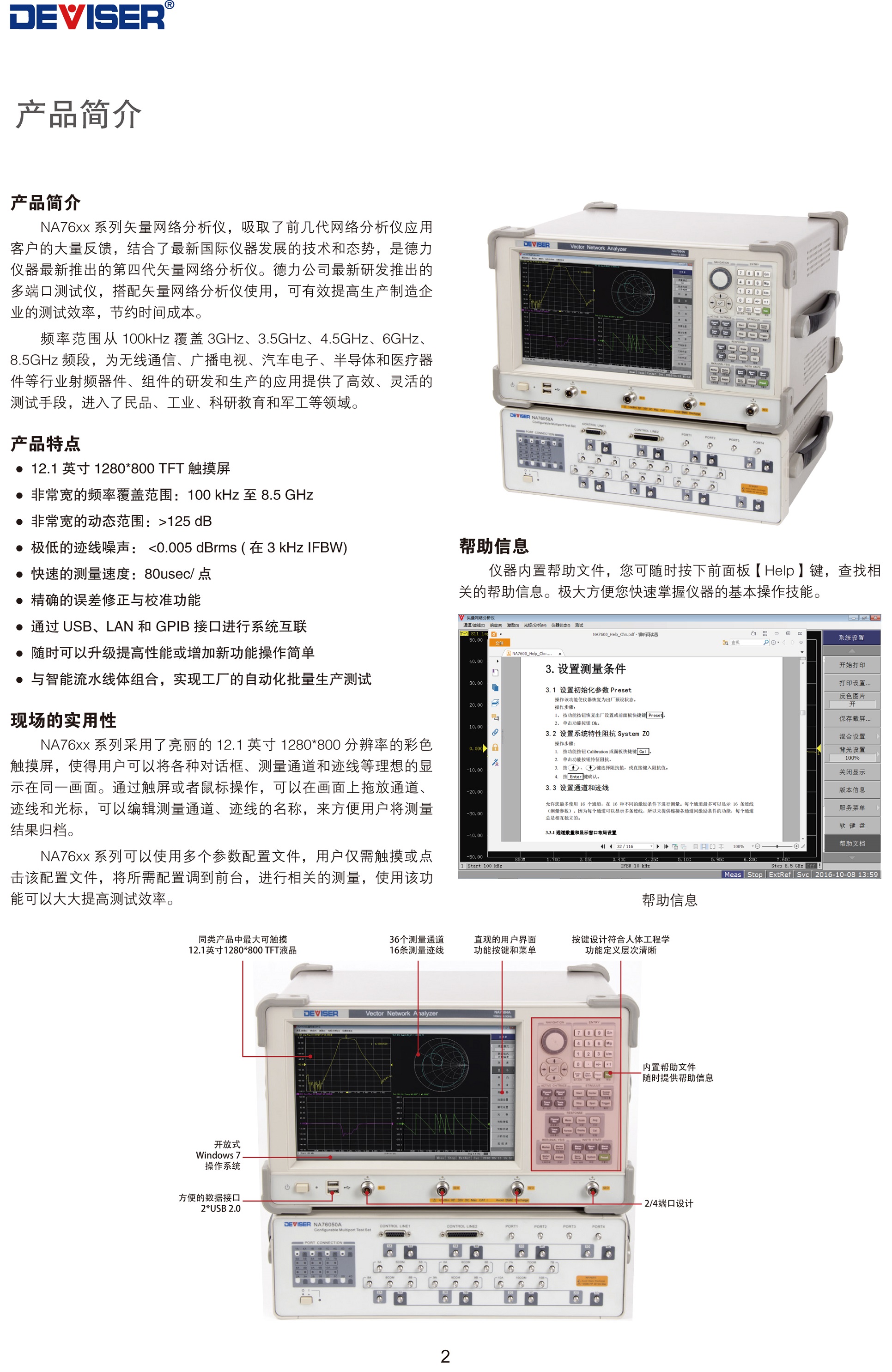

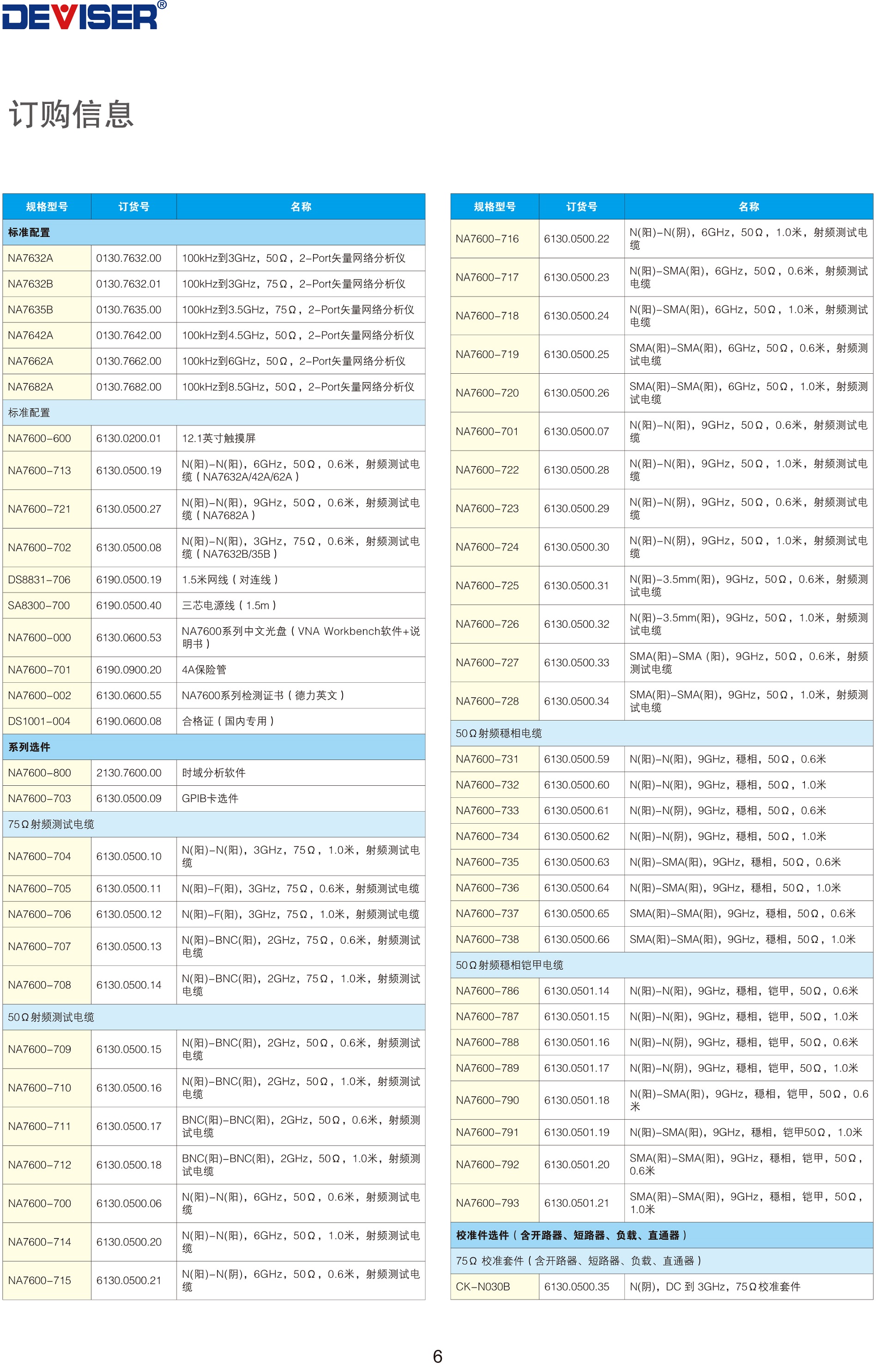

    2018030_NA7600系列-1 - 副本.jpg2018030_NA7600系列-2 - 副本.jpg2018030_NA7600系列-3 - 副本.jpg2018030_NA7600系列-4 - 副本.jpg2018030_NA7600系列-5 - 副本.jpg2018030_NA7600系列-6 - 副本.jpg2018030_NA7600系列-7 - 副本.jpg2018030_NA7600系列-8.jpg
