發布時間：2019-02-27人氣：252

產品特點：

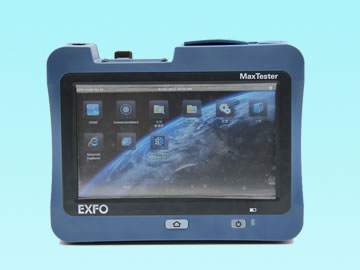

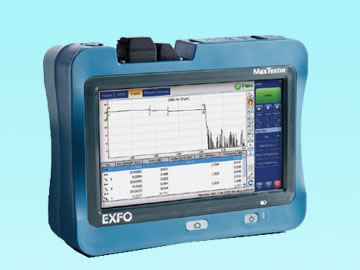

●借鑒平板電腦設計的OTDR，小巧輕便、堅固耐用、功能強大適用于外場環境

●7英寸室外增強型觸摸屏

●12小時續航時間，室外使用更加放心

●提供即插即用型硬件選件，如可視故障定位儀（VFL）、功率計和USB工具

●支持iOLM光眼技術選件：智能、動態的應用

產品指標：

技術規格	MAX-710B
模塊型號	M1
波長	1310/1550
動態范圍（dB）	30/28
事件盲區（m）	1
衰減盲區（m）	4
距離范圍	0.1至160 km
脈沖寬度	5 ns至20 μs
線性度（dB/dB）	±0.05
損耗閾值（dB）	0.01
損耗分辨率（dB)	0.001
采樣分辨率	0.04至5
采樣點	最多256000
距離不確定度	±（0.75 + 0.005% x 距離 + 采樣分辨率）
測量時間	用戶定義（最長60分鐘）
反射準確度（dB）	±2
典型實時刷新率（Hz）	3
激光安全	1M
光源（可選）
輸出功率（dBm）	-11.5
調制	CW，1 kHz，2 kHz
光功率計（可選）
校準波長	850、1300、1310、1490、1550、1625、1650
功率范圍（dBm）	27至-50
不確定度（%）	±5% ± 10 nW
顯示分辨率（dB）	0.01 = 最大值至40 dBm 0.1 = -40 dBm至-50 dBm
自動偏移置零范圍	最大功率至-34 dBm
聲音檢測（Hz）	270/330/1000/2000
可視故障定位儀（VFL）（可選）
激光	650 nm ± 10 nm
CW/調制	1 Hz
62.5/125 μm時的典型輸出	> 1.5 dBm（0.7 mW）
激光安全	2級
光眼（可選）
方式	1． OTDR組合（Oi）：在一臺設備上運行iOLM和OTDR應用程序。 2．升級：即使在現場也能增加iOLM軟件選件 3．僅支持iOLM：僅支持iOLM

硬件	規格
顯示屏	7 in（178 mm）室外增強型觸摸屏，800 x 480 TFT
接口	兩個USB 2.0端口 RJ-45 LAN 10/100 Mbit/s
存儲	2 GB內存（20000條OTDR曲線，典型值）
電池	充電鋰離子電池可根據Telcordia（Bellcore） TR-NWT-001138 連續運行12小時
電源	電源AC/DC適配器，100-240 VAC輸入，50-60 Hz，9-16 V DCIN 15 W最小
尺寸（H x W x D）	200 mm x 155 mm x 68 m m（7 7/8 in x 6 1/8 in x 2 in）
重量（含電池）	1.29 kg
溫度	工作溫度 -10 °C至50 °C（14 °F至122 °F）存儲 -40 °C至70 °C（-40 °F至158 °F）a
相對濕度	0%至95%（非冷凝）
