發布時間：2024-04-11人氣：96

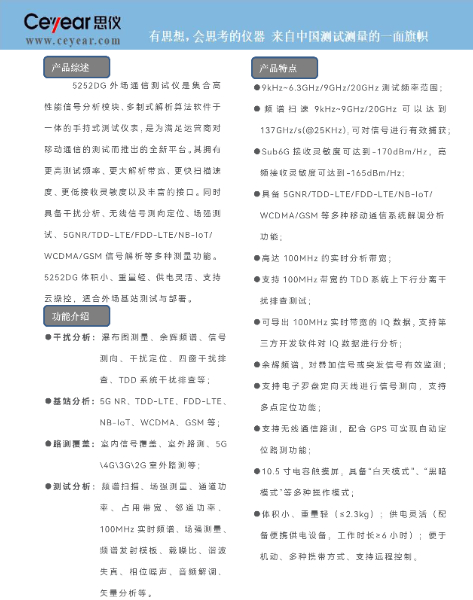

產品綜述

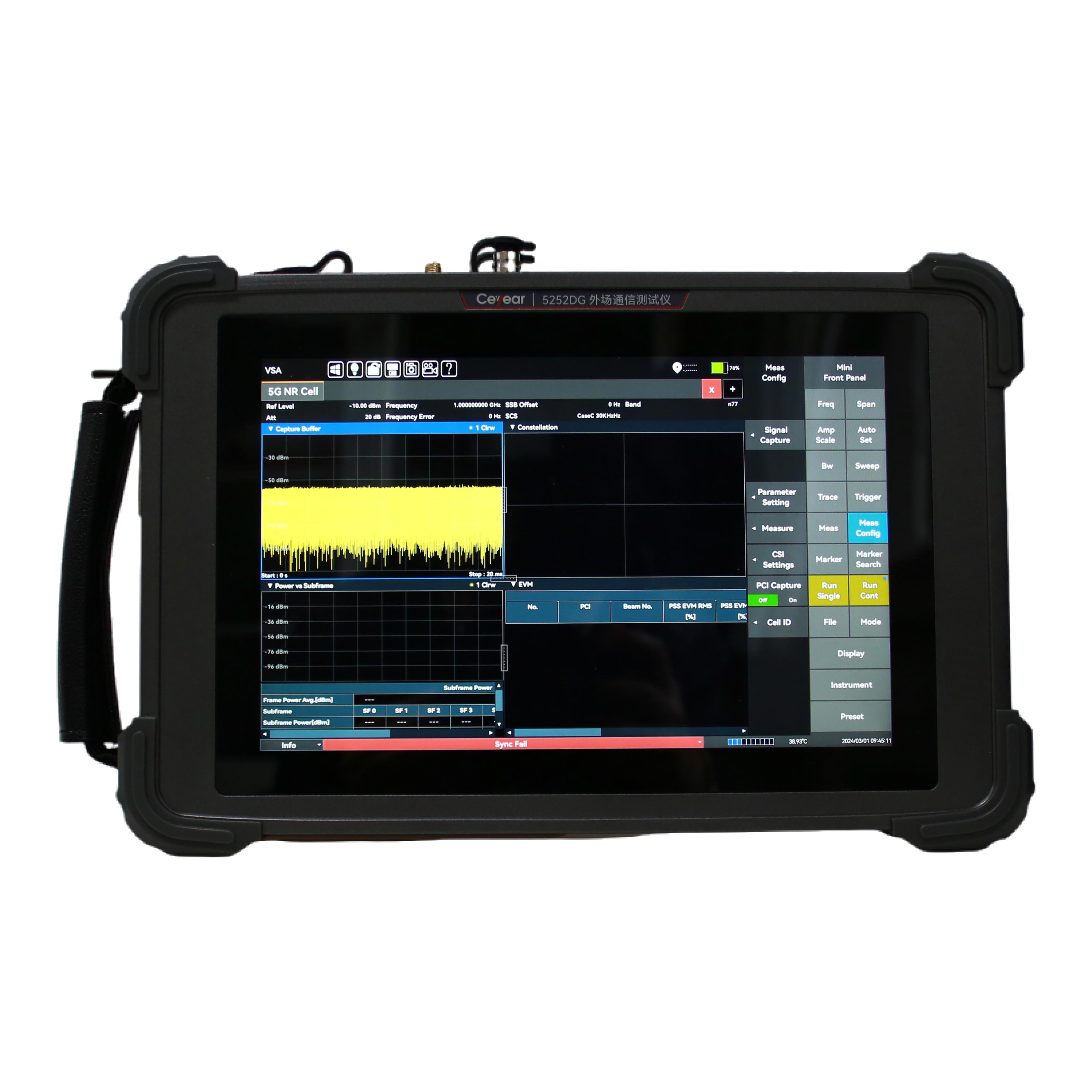

5252DG外場通信測試儀是集合高性能信號分析模塊、多制式解析算法軟件于一體的手持式測試儀表，是為滿足運營商對移動通信的測試而推出的全新平臺。其擁有更高測試頻率、更大解析帶寬、更快掃描速度、更低接收靈敏度以及豐富的接口。同時具備干擾分析、無線信號測向定位、場強測試、5GNR/TDD-LTE/FDD-LTE/NB-IoT/WCDMA/GSM信號解析等多種測量功能。5252DG體積小、重量輕、供電靈活、支持云操控，適合外場基站測試與部署。
●干擾分析：瀑布圖測量、余輝頻譜、信號測向、干擾定位、四窗干擾排查、TDD系統干擾排查等；
●基站分析：5G NR、TDD-LTE、FDD-LTE、NB-IoT、WCDMA、GSM等；
●路測覆蓋：室內信號覆蓋、室外路測、5G \4G\3G\2G室外路測等；
●測試分析：頻譜掃描、場強測量、通道功率、占用帶寬、鄰道功率、100MHz實時頻譜、場強測量、頻譜發射模板、載噪比、諧波失真、相位噪聲、音頻解調、矢量分析等。

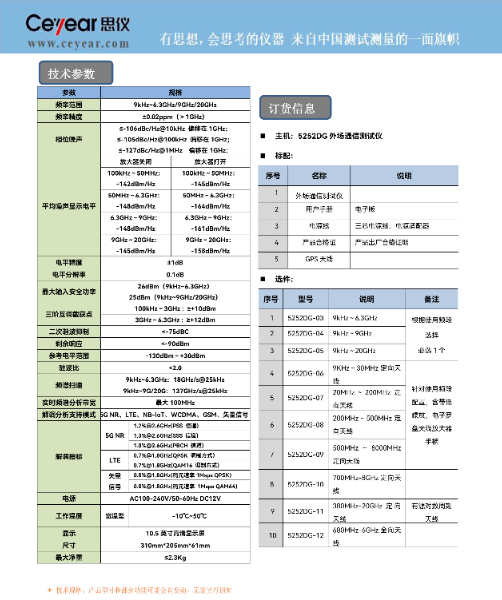

技術規范

參數	規格
頻率范圍	9kHz~6.3GHz/9GHz/20GHz
頻率精度	±0.02ppm（＞1GHz）
相位噪聲	≤-106dBc/Hz@10kHz 偏移在1GHz；
≤-105dBc/Hz@100kHz 偏移在1GHz； ≤-127dBc/Hz@1MHz 偏移在1GHz；
平均噪聲顯示電平	放大器關閉	放大器打開
	100kHz～50MHz：-142dBm/Hz	100kHz～50MHz：-145dBm/Hz
	50MHz～6.3GHz：-148dBm/Hz	50MHz～6.3GHz：-164dBm/Hz
	6.3GHz～9GHz：-148dBm/Hz	6.3GHz～9GHz：-161dBm/Hz
	9GHz～20GHz：-145dBm/Hz	9GHz～20GHz：-158dBm/Hz
電平精度	±1dB
電平分辨率	0.1dB
最大輸入安全功率	26dBm（9kHz~6.3GHz）
25dBm（9kHz~9GHz/20GHz）
三階互調截獲點	100kHz～3GHz : ≥+10dBm
	3GHz～6.3GHz : ≥+12dBm
二次諧波抑制	<-75dBC
剩余響應	<-90dBm
參考電平范圍	-130dBm～+30dBm
駐波比	<2.0
頻譜掃速	9kHz~6.3GHz：18GHz/s@25kHz
	9kHz~9G/20G：137GHz/s@25kHz
實時頻譜分析帶寬	最大100MHz
解調分析支持模式	5G NR、LTE、NB-IoT、WCDMA、GSM、矢量信號
解調指標	5G NR	1.2%@2.6GHz(PSS 信道)
		1.3%@2.6GHz(SSS 信道)
		1.0%@2.6GHz(PBCH 信道)
	LTE	0.7%@1.8GHz(QPSK 調制方式)
		0.7%@1.8GHz(QAM16 調制方式)
	矢量	0.8%@1.8GHz(碼元速率1Msps QPSK)
信號
		0.8%@1.8GHz(碼元速率 1Msps QAM64)
電源	AC100-240V/50-60Hz DC19V
工作溫度	-10℃~50℃
顯示	10.5英寸高清顯示屏
尺寸	311mm206mm61mm
最大凈重	≤2.3Kg
