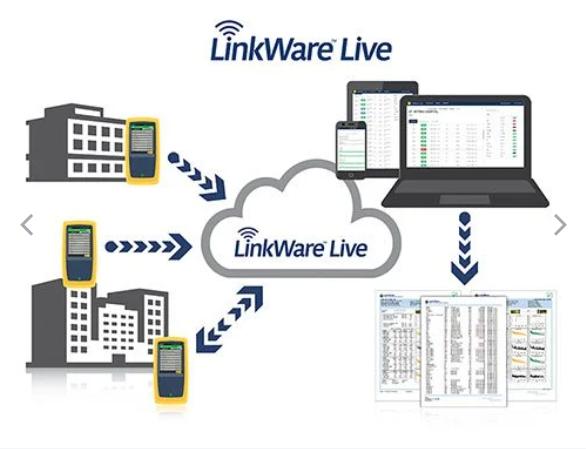

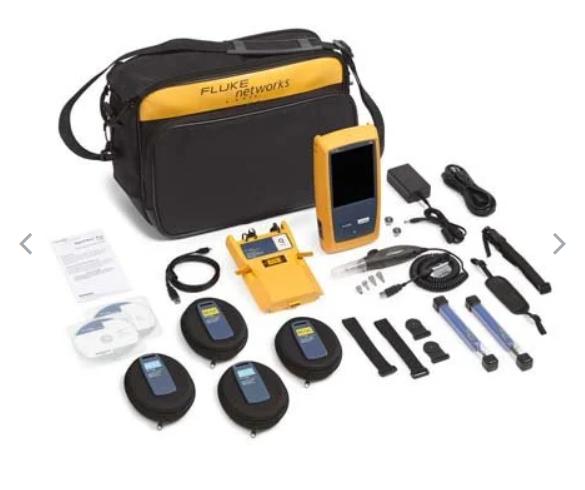

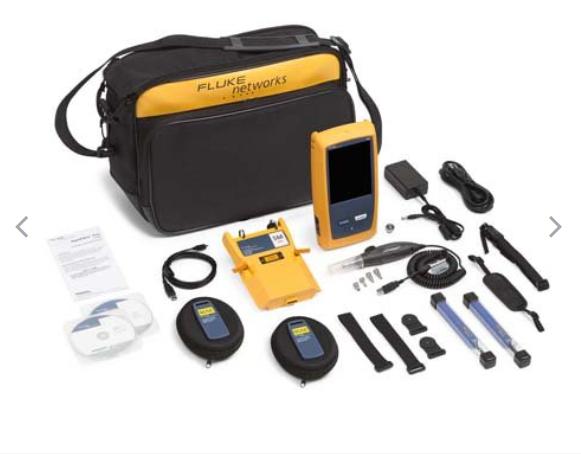

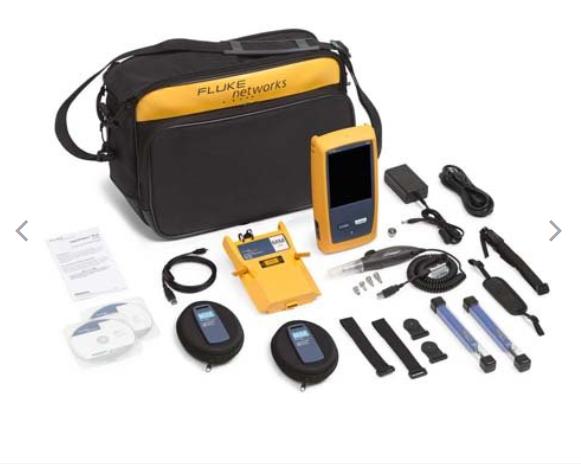

福祿克FLUKE OptiFiber? Pro OTDR 系列

OptiFiber Pro OTDR 主要規格

波長

850 nm +/- 10 nm
1300 nm +35/-15 nm

1310 nm +/- 25 nm
1550 nm +/- 30 nm

850 nm +/- 10 nm
1300 nm +35/-15 nm
1310 nm +/- 25 nm
1550 nm +/- 30 nm

兼容光纖類型

50/125 μm
62.5/125 μm

單模

50/125 μm
62.5/125 μm
單模

事件死區 1

850 nm: 0.5 m（典型）
1300 nm: 0.7 m（典型）

1310 nm: 0.6 m（典型）
1550 nm: 0.6 m（典型）

850 nm: 0.5 m（典型）
1300 nm: 0.7 m（典型）
1310 nm: 0.6 m（典型）
1550 nm: 0.6 m（典型）

衰減死區 2

850 nm: 2.5 m（典型）
1300 nm: 4.5 m（典型）

1310 nm: 3.6 m（典型）
1550 nm: 3.7 m（典型）

850 nm: 2.5 m（典型）
1300 nm: 4.5 m（典型）
1310 nm: 3.6 m（典型）
1550 nm: 3.7 m（典型）

動態范圍3，5，6

850 nm: 一般為 28 dB
1300 nm: 一般為 30 dB

1310 nm: 一般為 32 dB
1550 nm: 一般為 30 dB

850 nm: 一般為 28 dB
1300 nm: 一般為 30 dB
1310 nm: 一般為 32 dB
1550 nm: 一般為 30 dB

最大距離范圍設置

260 km

260 km

260 km

最大距離范圍設置

40 km

130 km

MM：40 km
SM：130 km

距離測量范圍 4，5，7，8，9，10

850 nm: 9 km
1300 nm: 35 km

1310 nm: 80 km
1550 nm: 130 km

850 nm: 9 km
1300 nm: 35 km
1310 nm: 80 km
1550 nm: 130 km

反射范圍 4，5

850 nm: 一般為 -14 dB 至 -57 dB
1300 nm: 一般為 -14 dB 至 -62 dB

1310 nm: 一般為 -14 dB 至 -65 dB
1550 nm: 一般為 -14 dB 至 -65 dB

850 nm: 一般為 -14 dB 至 -57 dB
1300 nm: 一般為 -14 dB 至 -62 dB
1310 nm: 一般為 -14 dB 至 -65dB
1550 nm: 一般為 -14 dB 至 -65 dB

采樣分辨率

3 cm 至 400 cm

3 cm 至 400 cm

3 cm 至 400 cm

脈沖寬度（額定）

850 nm: 3, 5, 20, 40, 200 ns
1300 nm: 3, 5, 20, 40, 200, 1000 ns

1310/1550 nm：3, 10, 30, 100, 300, 1000, 3000, 10000, 20000 ns

850 nm: 3, 5, 20, 40, 200 ns
1300 nm: 3, 5, 20, 40, 200, 1000 ns
1310/1550 nm：3, 10, 30, 100, 300, 1000, 3000, 10000, 20000 ns

測試時間（每波長）

自動設置：5 sec (typical)
快速測試設置：一般為 2 秒
最佳分辨率設置：2 到 180 秒
FaultMap 設置：2 秒（一般），180 秒（最大）
DataCenter OTDR 設置：1 秒（一般在 850 nm），7 秒（最大）
手動設置：3，5，10，20，40，60，90，120，180 秒

自動設置：10 sec (typical)
快速測試設置：一般為 5 秒
最佳分辨率設置：5 到 180 秒
FaultMap 設置：10 秒（一般），180 秒（最大）
DataCenter OTDR 設置：20 秒（一般），40 秒（最大）
手動設置：3，5，10，20，40，60，90，120，180 秒

自動設置：
MM – 一般為 5 秒
SM – 一般為 10 秒
自動設置：
MM – 一般為 5 秒
SM – 一般為 10 秒
快速測試設置：
MM – 一般為 2 秒
SM – 一般為 5 秒
最佳分辨率設置：
MM – 2 到 180 秒 M
SM – 5 到 180 秒
FaultMap 設置：
MM - 2 秒（一般），MM - 180 秒（最大）
SM - 10 秒（一般），SM - 180 秒（最大）
DataCenter OTDR 設置：
MM – 1 秒（一般在 850 nm） MM – 7 秒（最大）
SM – 20 秒（一般） SM – 40 秒（最大）
手動設置：
-3，5，10，20，40，60，90，120，180 秒 SM - 3，5，10，20，40，60，90，120，180 秒

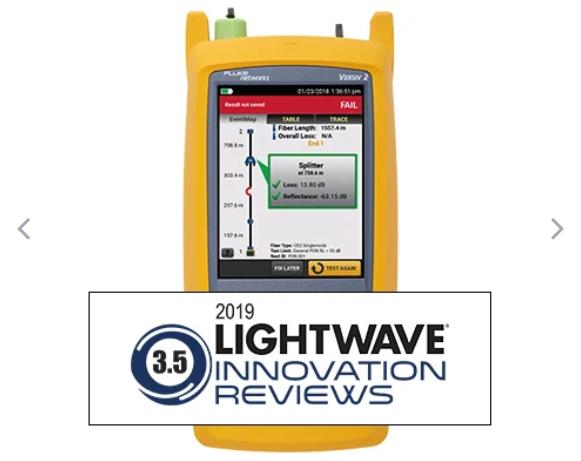

OptiFiber Pro HDR 主要規格

波長

1310 nm +/- 25 nm
1550 nm +/- 20 nm

1310 nm +/- 25 nm
1490 nm +/- 20 nm
1550 nm +/- 20 nm

1310 nm +/- 25 nm
1550 nm +/- 20 nm
1625 nm +/- 20 nm

兼容光纖類型

單模

單模

單模

OTDR 端口連接器

可清潔 APC 套圈，帶可拆卸 SC 適配器

可清潔 APC 套圈，帶可拆卸 SC 適配器

可清潔 APC 套圈，帶可拆卸 SC 適配器

事件死區 1

0.7 m（典型）

0.7 m（典型）

0.7 m（典型）

衰減死區 2

4m（典型值）

4m（典型值）

4m（典型值）

PON 死區3

30 m（典型）

30 m（典型）

30 m（典型）

動態范圍 4，5

1310 nm: 42 dB（典型值
1550 nm: 41 dB（典型）

1310 nm: 42 dB（典型）
1490 nm: 41 dB（典型）
1550 nm: 41 dB（典型）

1310 nm: 42 dB（典型）
1550 nm: 41 dB（典型）
1625 nm: 40 dB（典型）

反射率范圍 4

-14 至 -70 dB（典型）

-14 至 -70 dB（典型）

-14 至 -70 dB（典型）

采樣分辨率

3 cm 到 2 m

3 cm 到 2 m

3 cm 到 2 m

采樣點

最多 129000

最多 129000

最多 129000

脈沖寬度（額定）

5, 10, 30, 50, 100, 300, 500, 1000, 3000, 5000, 10000, 20000 ns

5, 10, 30, 50, 100, 300, 500, 1000, 3000, 5000, 10000, 20000 ns

5, 10, 30, 50, 100, 300, 500, 1000, 3000, 5000, 10000, 20000 ns

距離不確定性

+/-(1 + 0.0005*距離 + 0.5*分辨率)

+/-(1 + 0.0005*距離 + 0.5*分辨率)

+/-(1 + 0.0005*距離 + 0.5*分辨率)

線性度

± 0.03 dB/dB

± 0.03 dB/dB

± 0.03 dB/dB

反射率不確定性

±2 dB

±2 dB

±2 dB

測試時間（每波長）

自動設置：5 seconds/wavelength (typical)
Auto PON 設置：10 秒/波長（典型）
手動設置：3、5、10、20、40、60、90、120、180 秒/波長
手動 PON 設置：3、5、10、20、40、60、90、120、180 秒/波長
快速測試設置：3 秒/波長（典型）
最佳分辨率設置：5 至 180 秒/波長

自動設置：5 seconds/wavelength (typical)
Auto PON 設置：10 秒/波長（典型）
手動設置：3、5、10、20、40、60、90、120、180 秒/波長
手動 PON 設置：3、5、10、20、40、60、90、120、180 秒/波長
快速測試設置：3 秒/波長（典型）
最佳分辨率設置：5 至 180 秒/波長

自動設置：5 seconds/wavelength (typical)
Auto PON 設置：10 秒/波長（典型）
手動設置：3、5、10、20、40、60、90、120、180 秒/波長
手動 PON 設置：3、5、10、20、40、60、90、120、180 秒/波長
快速測試設置：3 秒/波長（典型）
最佳分辨率設置：5 至 180 秒/波長

激光類別

1 類 CDRH 符合 EN 60825-2，第 3 版

1 類 CDRH 符合 EN 60825-2，第 3 版

1 類 CDRH 符合 EN 60825-2，第 3 版

校準周期

一年

一年

一年

1. 在低于最短脈沖寬度非飽和反射峰和 1.5 dB 之下測量。反射峰值 @ - 50 dB。
2. 在偏離最短脈沖寬度反向散射 +/- 0.5 dB 處測量。反射峰值? - 50 dB。
3. 在 1:16 非反射分光器后從反射散射測量于 +/- 0.5 dB 偏差，使用 50 ns 脈沖寬度和 3 cm 采樣分辨率。
4. OS1-OS2 光纖的典型反向散射系數：1310 nm: -79 dB; 1490 nm: -81 dB; 1550 nm: -82 dB; 1625 nm: -84 dB.
5. 3 分鐘平均，最寬脈沖寬度，100 km 光纖長度，SNR = 1。
